מהן בדיקות אספלט ומדוע הן קריטיות בכל פרויקט סלילה?
בדיקות אספלט הן מערך של בדיקות מעבדה ובדיקות שדה המיועדות לוודא שתערובת האספלט, אופן פיזורה ורמת הידוקה עומדים בתקנים ההנדסיים הנדרשים. בעבודות פיתוח סביבתי, כבישים, מגרשי חניה ושבילים, שכבת האספלט מהווה את שכבת המיסעה הסופית הנושאת בעומסי תנועה ובפגעי מזג האוויר.
ביצוע עבודות אספלט ללא מערך בדיקות סדור חושף את היזם, הקבלן והמזמין לכשלים הנדסיים מוקדמים, כגון סדיקה מוקדמת, גליות, שקיעות מקומיות וחדירת מים למצעים. מעבר לכך, ללא תעודות בדיקה ממעבדה מוסמכת לא ניתן לאשר חשבונות סופיים, לקבל טופס 4 או למסור את הפרויקט לרשות המקומית.
סוגי בדיקות אספלט עיקריות בשטח ובמעבדה
בקרת איכות של אספלט מתחלקת לשלושה שלבים מרכזיים: בדיקות התערובת במפעל, בדיקות שדה בזמן הפיזור ובדיקות סופיות לאחר ההידוק.
1. בדיקות התערובת החמה (בדיקות מפעל ומעבדה)
בדיקות אלו מוודאות את הרכב התערובת לפני הגעתה לאתר או מיד עם הגעת המשאית:
- מערכת מרשל (Marshall Test): קביעת יציבות, זחילה, אחוז חללי אוויר וצפיפות מקסימלית תיאורטית.
- תכולת ביטומן (Bitumen Content): מיצוי החומר הביטומני לבדיקת היחס המדויק בין האגרגטים לחומר המקשר.
- דירוג אגרגטים (Sieve Analysis): בדיקת עקומת הדירוג וגודל הגרגרים כדי להבטיח שלמות מבנית ועמידות בשחיקה.
2. בדיקות שדה במהלך הביצוע
במהלך פיזור האספלט באתר נבדקים פרמטרים המשפיעים ישירות על יכולת ההידוק:
- מדידת טמפרטורה: חובה למדוד את טמפרטורת התערובת בעת הפריקה מהמשאית ובמהלך ההידוק הראשוני על ידי המכבש (לרוב בטווח שבין 130 ל-160 מעלות צלזיוס, בהתאם לסוג הביטומן והתקן).
- בדיקת עובי השכבה המפוזרת: וידוא עובי פיזור מתוכנן מראש תוך התחשבות במקדם הידוק של כ-20%-25%.
3. בדיקות סופיות על גבי המיסעה (שכבה מהודקת)

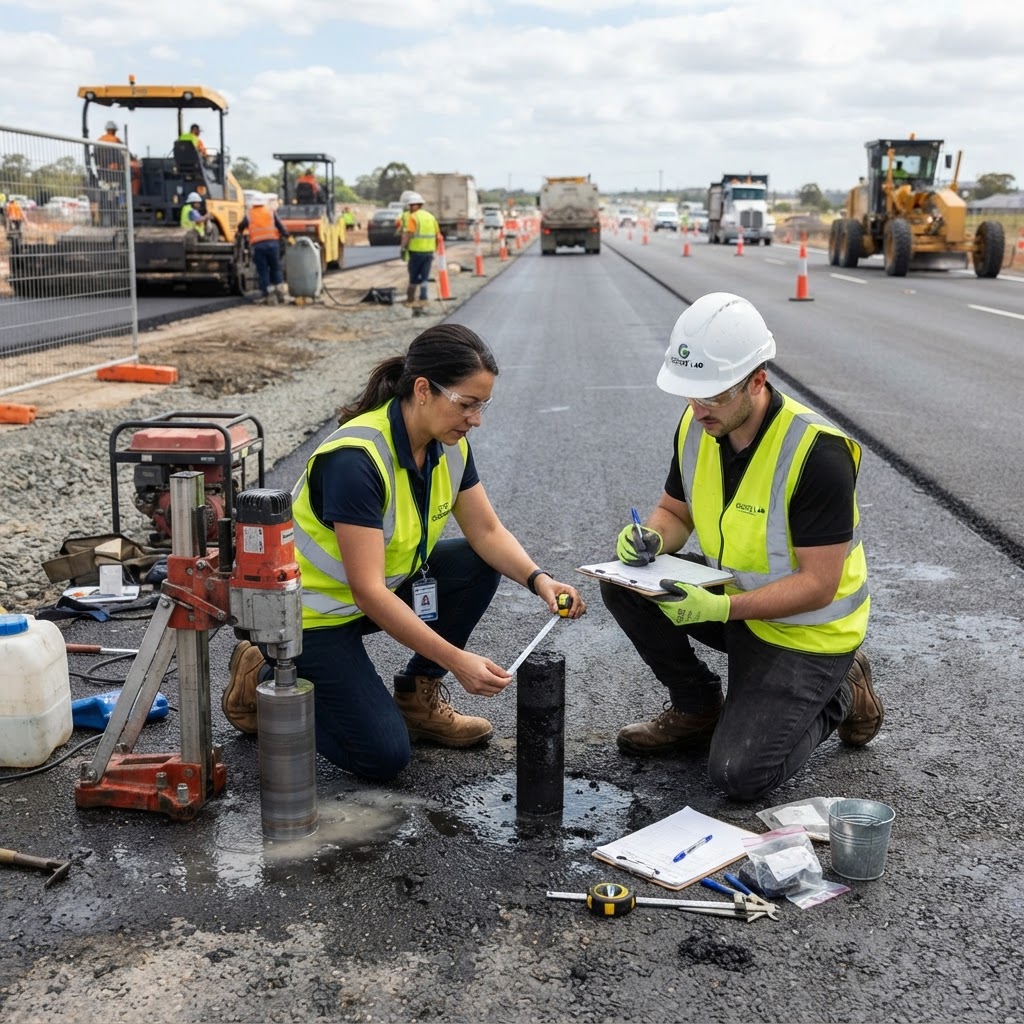

- קידוחי ליבה (Cores): הוצאת גלילי אספלט מהכביש לבדיקת עובי שכבה בפועל, אחוז הידוק וצפיפות מרחבית בהשוואה לתוצאות מרשל במעבדה.
- בדיקת גליות ומישוריות: בדיקה באמצעות סרגל 3 מטרים או מד פרופיל אינרציאלי למדידת נוחות הנסיעה והיעדר שקעים.
- בדיקת התנגדות להחלקה (מטוטלת בריטית): מדידת מקדם החיכוך של פני השטח לבטיחות מרבית של כלי הרכב.
תקינה ישראלית ודרישות מפרט בינמשרדי
בישראל, בדיקות אספלט מבוצעות על פי דרישות "המפרט הכללי לעבודות סלילה וגישור" (הספר הכחול) והנחיות נתיבי ישראל (נת"י), לצד ת"י 364 (תערובות אספלט לתשתיות כבישים) וסדרת תקני ת"י 445.
כל הבדיקות חייבות להתבצע אך ורק באמצעות מעבדה מוסמכת על ידי הרשות הלאומית להסמכת מעבדות ומאושרת על ידי הממונה על התקינה במשרד הכלכלה.
תדירות הבדיקות הנדרשת לפי תקן
אחת השאלות החוזרות בניהול פרויקט היא כמות הבדיקות הנדרשת. הדבר תלוי בהיקף השטח ובסוג הפרויקט:
- קידוחי ליבה למדידת עובי והידוק: לרוב נקדח מדגם של ליבה אחת לכל 500 עד 1,000 מ"ר של סלילה, או לפחות 3 קידוחים לכל מקטע עבודה מוגדר.
- דגימות תערובת חמה: דגימה אחת לכל 200–300 טון אספלט שסופקו לאתר.
- בדיקות מישוריות: בדיקה רציפה לאורך כל צירי התנועה בהתאם למפרט הפרויקט.
איך להגדיר ולתמחר בדיקות אספלט בכתב הכמויות?
טעות נפוצה של מתכננים ויזמים היא השמטת סעיפי הבדיקות מכתב הכמויות או הכללתם תחת משפט עמום של "על חשבון הקבלן". כאשר בדיקות אינן מתומחרות בשקיפות, עלולים להיווצר סכסוכים בעת הגשת החשבונות.
דגשים חשובים לעריכת כתב כמויות מקצועי:
- הפרדת מעבדת בקרת איכות למעבדת הבטחת איכות: הגדירו במפורש האם הקבלן מממן את מעבדת בקרת האיכות של עצמו, או שמזמין העבודה מפעיל מעבדה מטעמו והקבלן רק נדרש לתיאום והסדרי תנועה.
- סעיף קידוחי ליבה: יש להגדיר יחידת מדידה ברורה (לרוב "יחידה") הכוללת קידוח, מילוי החור באספלט קר/חם והידוקו, והעברת המדגם למעבדה.
- השלכות כשל בבדיקה: יש לציין במפרט המיוחד כי במקרה של תוצאות בדיקה לקויות (אי-הגעה לאחוז הידוק מבוקש או עובי חסר), כל עלויות הבדיקות החוזרות ופעולות התיקון (כגון כרסום וסלילה מחדש) יחולו במלואן על הקבלן.
שאלות נפוצות על בדיקות אספלט
מהו אחוז ההידוק המינימלי הנדרש באספלט?
במרבית הפרויקטים הסטנדרטיים, אחוז ההידוק הנדרש נע בין 97% ל-98% מצפיפות מעבדה (מרשל), בהתאם לסוג השכבה (שכבת מקשרת Binder או שכבת לובש Wearing Course).
מה עושים אם קידוח הליבה מראה עובי נמוך מהמוגדר?
במקרים של חריגה קלה (בגבולות המותר במפרט), מופעל בדרך כלל מנגנון קנס כספי והפחתה בחשבון הקבלן בהתאם לטבלאות המפרט הבינמשרדי. בחריגות משמעותיות, המפקח ההנדסי רשאי לדרוש כרסום השכבה וסלילתה מחדש.
מי רשאי לקחת את הדגימות בשטח?
דגימות וקידוחי ליבה חייבים להילקח אך ורק על ידי דוגם מוסמך מטעם מעבדה מאושרת, בנוכחות נציג הפיקוח ההנדסי.
סיכום והמלצות לניהול נכון
בדיקות אספלט אינן רק חובה רגולטורית, אלא כלי הבקרה המרכזי שמבטיח כביש עמיד, בטיחותי ואיכותי לאורך שנים. הגדרה נכונה של הבדיקות, תדירותן ואופן המדידה שלהן כבר בשלב כתב הכמויות מונעת מחלוקות מיותרות וחוסכת עלויות כבדות.
